【生信可视化】ChemDraw基础操作教程

ChemDraw是一个强大的化学信息学绘图工具，可以组合画出论文期刊里整洁美观的化学结构式、反应式、生物示意图等等。作为ChemBioOffice核心工具之一，它可以为科学家提供一套完整易用的绘图解决方案，并且可以获得相应的属性数据、系统命名及光谱数据。

旋转化学结构

平面旋转结构，获得想要的姿势

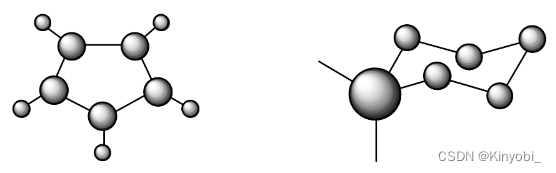

空间旋转结构，使得他更有空间立体感，这个是空间旋转工具

Haworth透视式

六元环可以使用上面的空间旋转工具将平面六元环转换成立体的。

按Alt键，可以获得任意键长。 掌握了这个技巧，我们就可以画出有立体感的Haworth透视单糖结构： 远处的键长一点，近处的键短一点，选择加粗键可以突出前后关系。

是添加立体键的工具

立体键

除了上面的立体键，还有很多立体键工具，可以画出来许多反应立体结构的化学式

Newman投影式

第一种方法是直接用图章里的Newman投影式，第二种方法是画两个（圆和大奔）的结构之后，将其中一个置于底层。操作：右键→Bring to Back 置于底层

原子工具

这个是原子工具，可以将结构式中的原子可视化为许多花里胡哨的样子

化学基团俗名的使用

快捷键’=’，前提是编辑区必须有一个未被选择的键

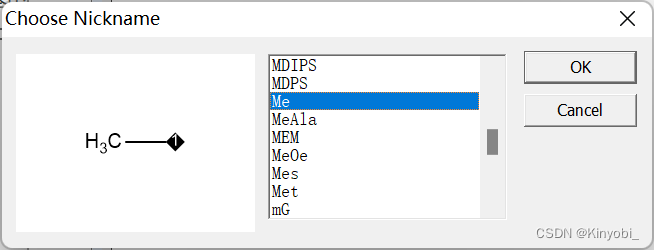

光标移至单间末端，快捷键’=’，就可以选择想要插入的俗名啦，这里插入的是代表甲基的Me

结构展开与自我调整

Structure→Expand Label 结构展开

Structure→Clean Up Structure 自我调整

命名与结构的相互转化

选中结构→Structure→Convert Structure to Name 将结构转化为命名

选中名字→Structure→Convert Name to Structure 将命名转化为结构

基本性质分析

1.结构分析：View→Show Analysis Window

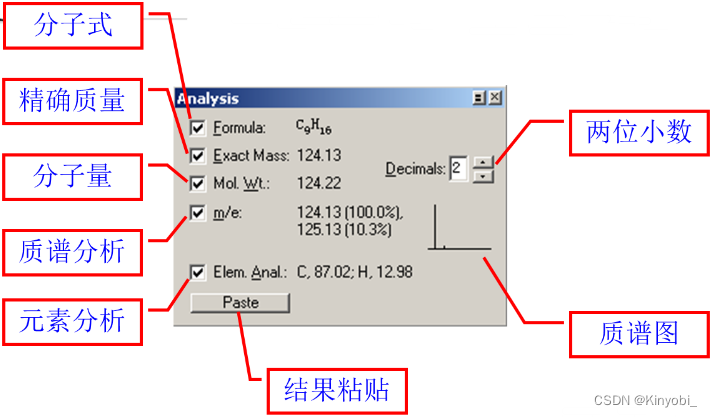

结构分析窗口为：

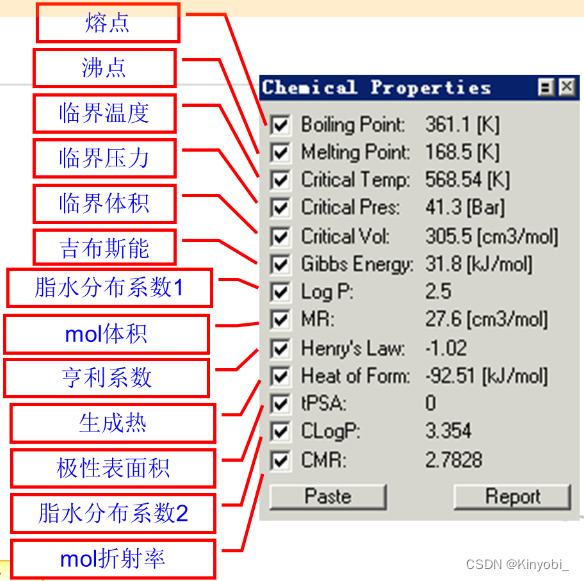

2.化合物性质预测：View→Show Chemical Properties Window 化合物性质预测的窗口：

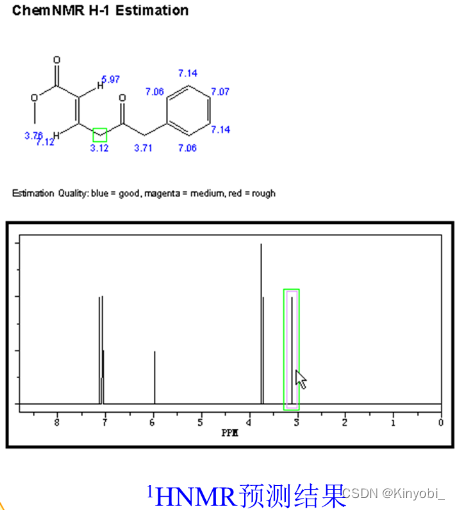

3.HNMR(核磁共振氢谱)预测：Structure→1H-NMR Shifts

核磁共振氢谱是一种将分子中氢-1的核磁共振效应体现于核磁共振波谱法中的应用。可用来确定分子结构。当样品中含有氢，特别是同位素氢-1的时候，核磁共振氢谱可被用来确定分子的结构。

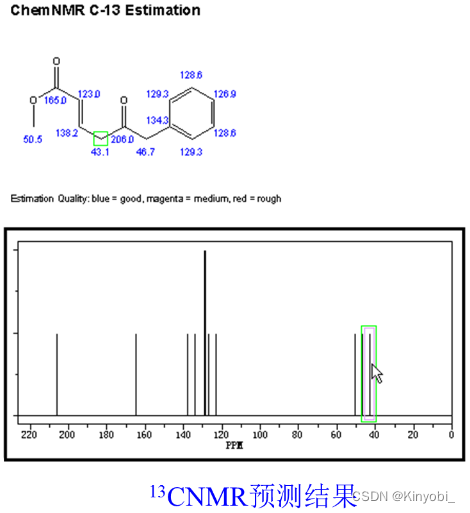

4.CNMR(核磁共振碳谱)预测：Structure→13C-NMR Shifts

13碳核磁共振是应用碳的核磁共振谱。它类似于[质子核磁共振(1H-NMR)，能辨识有机化合物里的碳

期刊格式排版

ChemDraw中提供了许多权威期刊中化学结构式的排版方法，可以一键转换 File→Apply Document Settings from→选择心仪的期刊排版

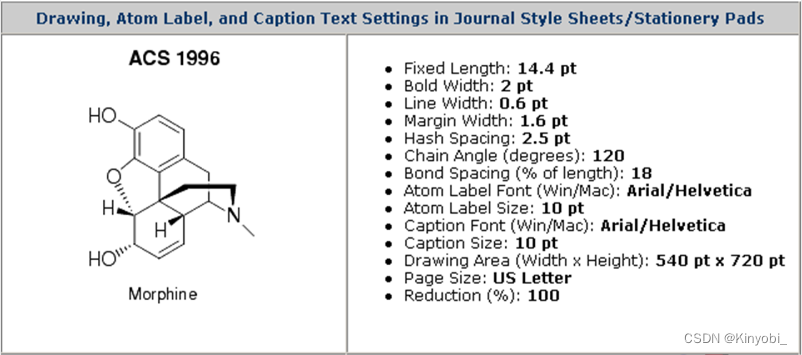

美国化学学会排版

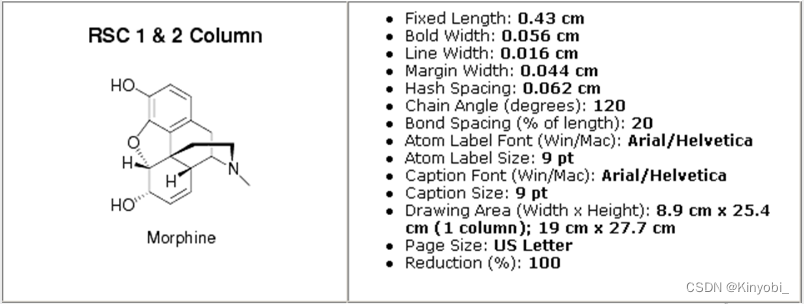

英国皇家化学会排版

 可以看出来不同的期刊版式是不一样的

让人眼前一亮(黑)的贴纸

选择图章工具 有实验装置，生物学示意图，生物学结构的大量贴纸 可以发挥想象创造许多神奇的组合，与上述的化学结构相综合，在许多生物化学领域论文、生物途径可视化的应用中有妙用！
